ARJ03P

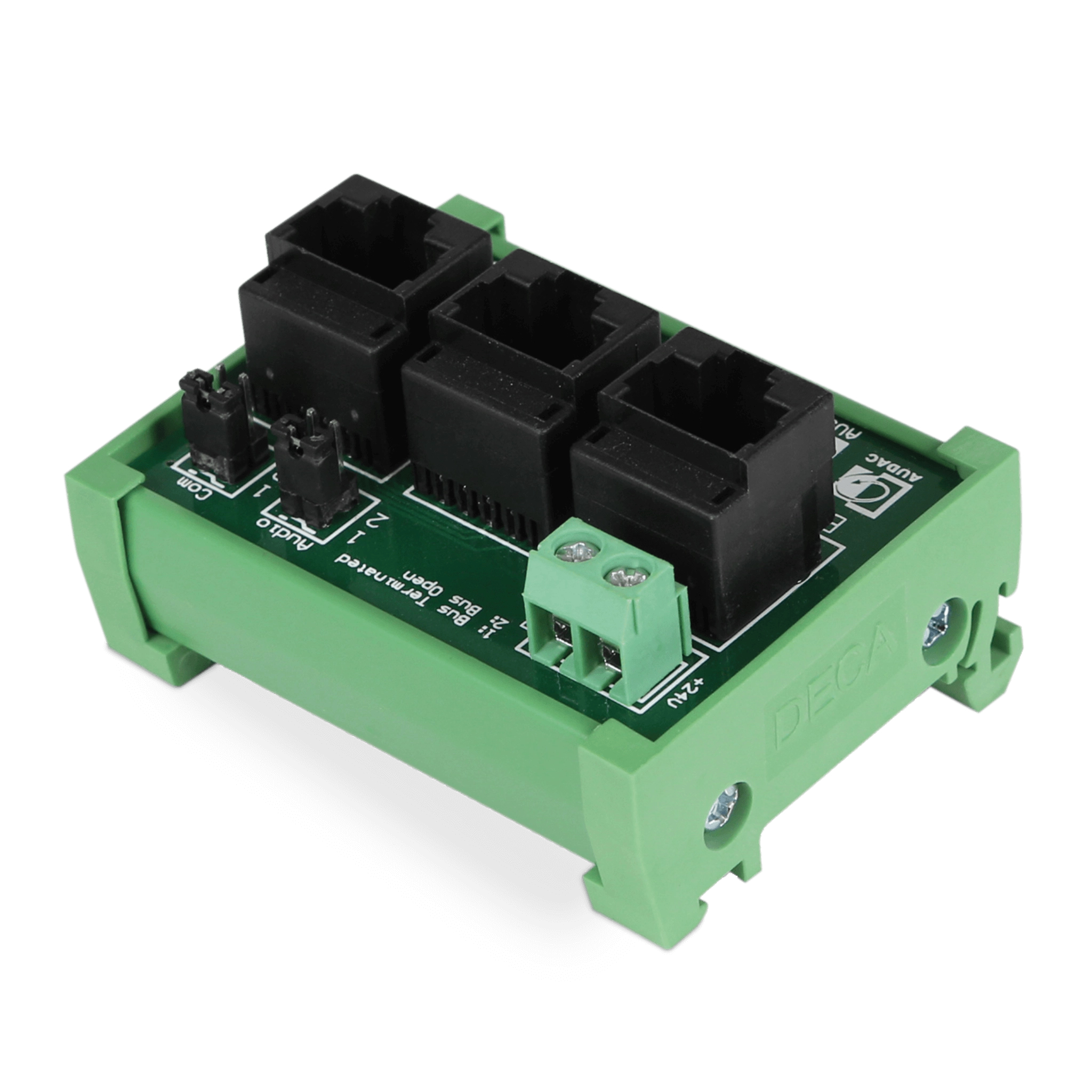

ARJ03P to rozdzielacz / skrzynka przyłączeniowa RJ45, który może być używany do łączenia i rozdzielania dowolnej magistrali danych opartej na skrętce, która jest podłączona za pomocą złączy RJ45. Typowym przykładem zastosowania jest rozszerzenie magistral komunikacyjnych i przesyłających dźwięk, w którym wiele urządzeń wejściowych i/lub wyjściowych jest podłączonych do jednego portu peryferyjnego w systemie macierzowym.

Innym typowym przykładem jest zastosowanie zewnętrznego zasilacza do magistrali komunikacyjnej do zasilania zdalnego modułu wejść lub wyjść, gdy przesyłane napięcie zasilania stało się niewystarczające z powodu długich kabli.

Składa się z trzech złączy RJ45, które są złączami “BUS IN” i “BUS OUT” do wykonywania połączeń przychodzących i wychodzących, podczas gdy trzecie złącze umożliwia podłączenie zdalnego modułu wejściowego lub wyjściowego.

Dostępne są dwie zworki końcowe, dzięki którym pary komunikacyjne (Pin4 i Pin5) oraz audio (Pin7 i Pin8) można zakończyć przy ich impedancji charakterystycznej (120 omów), aby zapewnić wyraźną komunikację bez odbić.

Przewidziano złącze listwy zaciskowej, za pomocą którego można podłączyć zewnętrzne zasilanie (+24 V DC) do magistrali. +24 V DC jest dostępne na RJ45 Pin3 (+) i Pin6 (GND).

Nietłukąca obudowa z tworzywa sztucznego umożliwia łatwy montaż na szynach Mini DIN.
